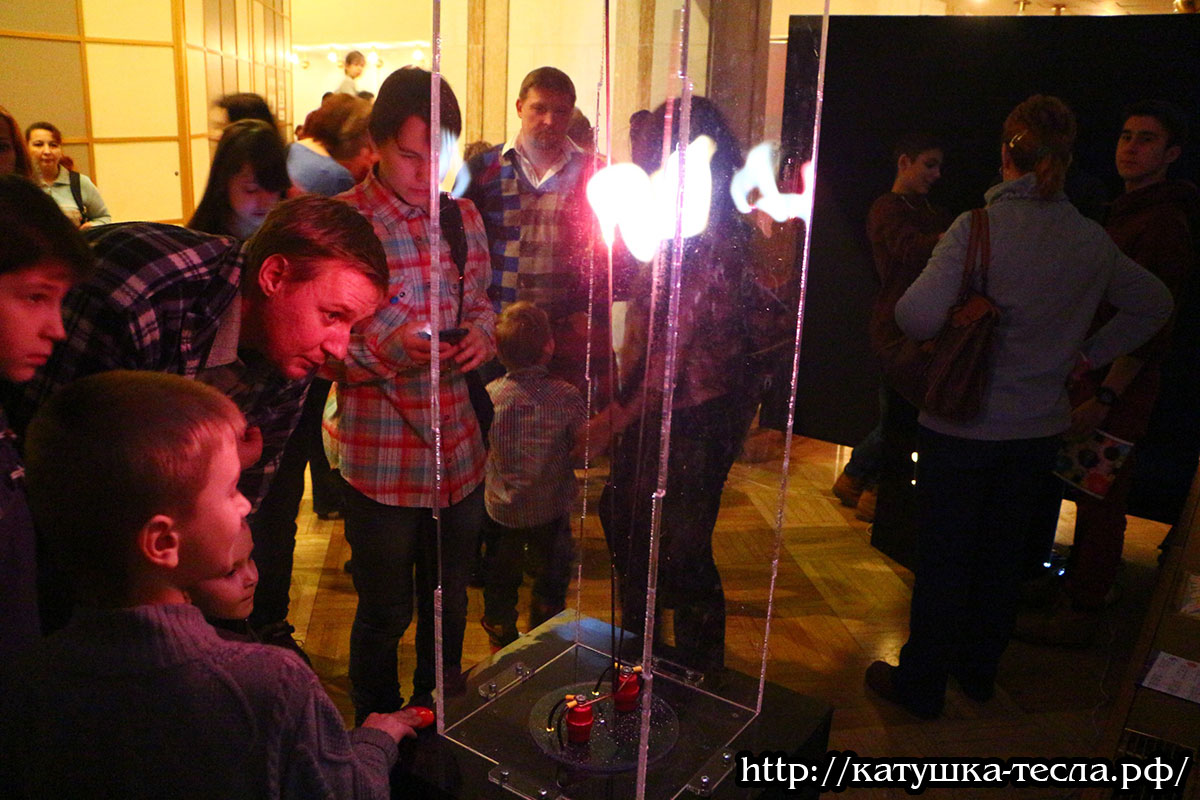

Экспонат "Лестница Иакова"Экспонат "Лестница Иакова"Экспонат "Лестница Иакова"Экспонат Лестница ИаковаЭкспонат Лестница ИаковаЭкспонат Лестница ИаковаФестиваль науки для школьников Wow! How?Фестиваль науки для школьников Wow! How?Экспонат Лестница Иакова

Экспонат Лестница Иакова

165000 руб.

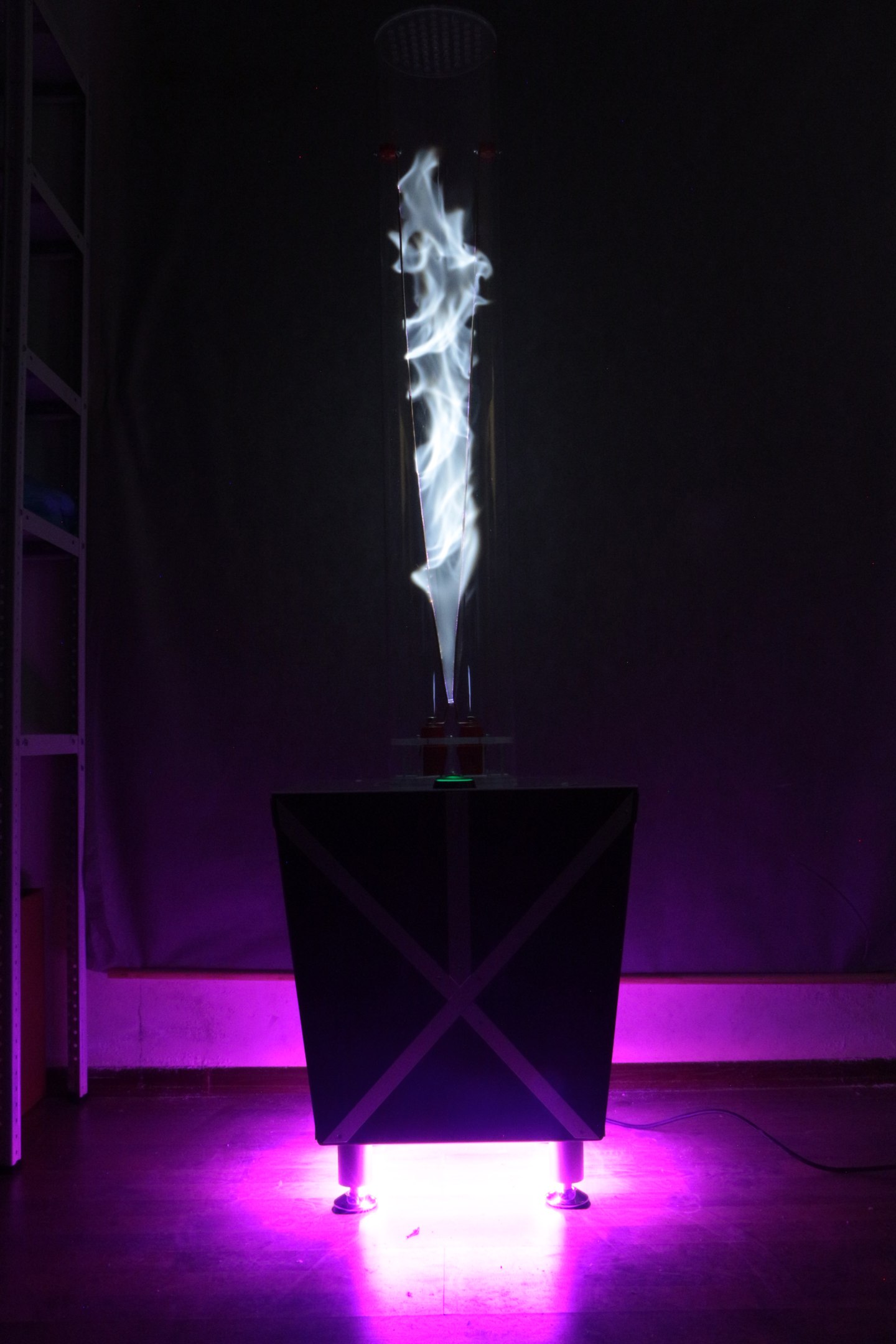

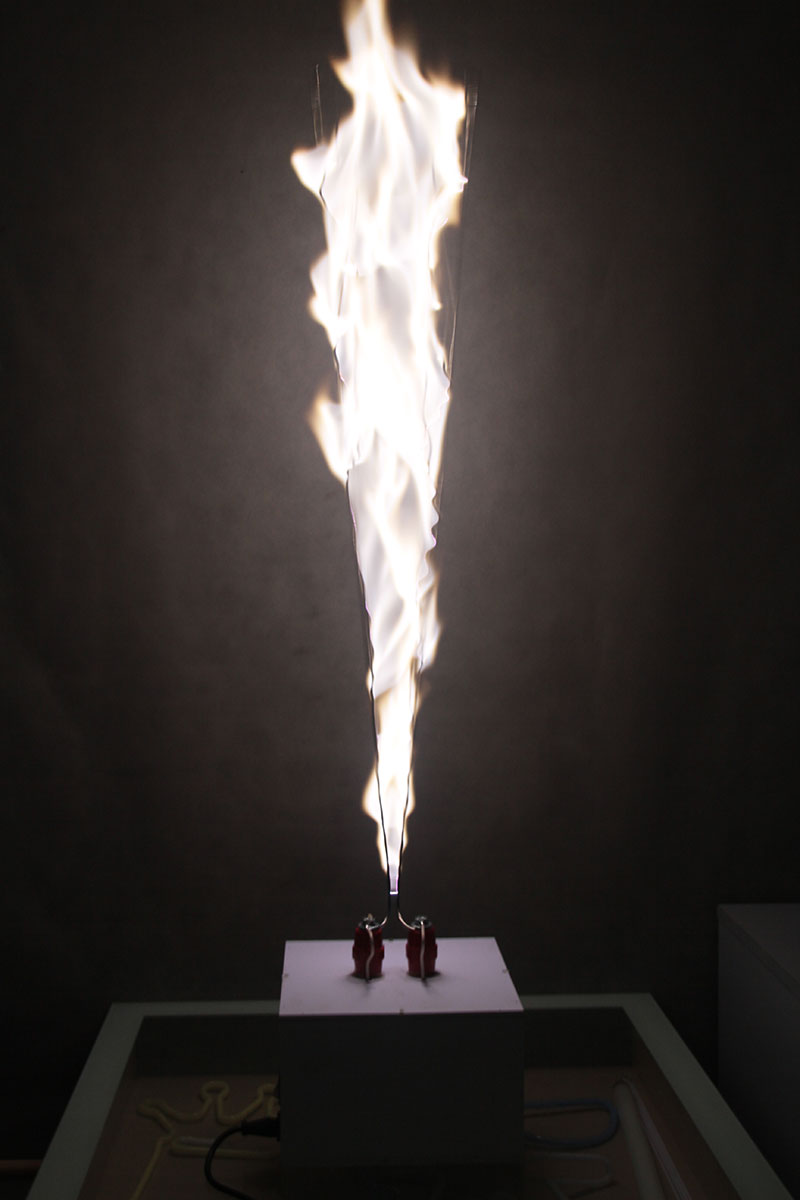

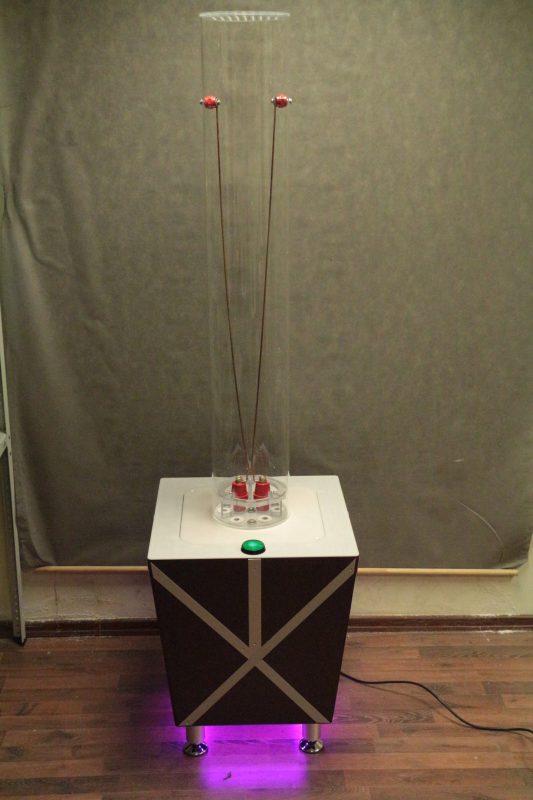

Лестница Иакова — интерактивный экспонат, демонстрирующий возникновение высоковольтной электрической дуги. Дуга зажигается в нижней точке V-образного электрода, поднимается вверх, увеличиваясь в размерах, и обрывается, после чего процесс начинается сначала.

Мощность: 1 кВт 220В 50Гц, питание от бытовой сети.
Габариты: 500х500х2200 мм.
Высота подъёма дуги: 60-120 см.

Категория: .

Описание товара

Лестница Иакова (Якова) — один из наиболее известных и популярных экспонатов для музея интерактивной науки. Конструктивно лестница Иакова представляет собой высоковольтный генератор дугового разряда, создающий электрическую дугу между двумя длинными электродами. Расположение электродов в виде буквы V вызывает эффект подъёма дуги вверх за счёт конвекции горячего воздуха, который плазма электрической дуги нагревает в процессе работы прибора. Когда дуга доходит до верхней точки, она обрывается, и загорается снова снизу, двигаясь по кругу. Если фотографировать этот процесс на длинной выдержке, перепрыгивающая электрическая дуга выглядит похожей на одноимённую огненную лестницу из Библии, откуда и взято её название.

Несмотря на внешнюю простоту, лестница Иакова устроена достаточно сложно. Разработанная и построенная по современной инверторной технологии, она содержит в себе импульсный высоковольтный генератор, оборудованный защитами по току и по температуре транзисторов, и позволяющий полностью уместить всю конструкцию в лёгком и компактном корпусе. Конструкция генератора состоит из высокочастотного трансформатора, силовой части по топологии «полный мост», платы драйвера транзисторов, низковольтного источника питания для драйвера и реле запуска.

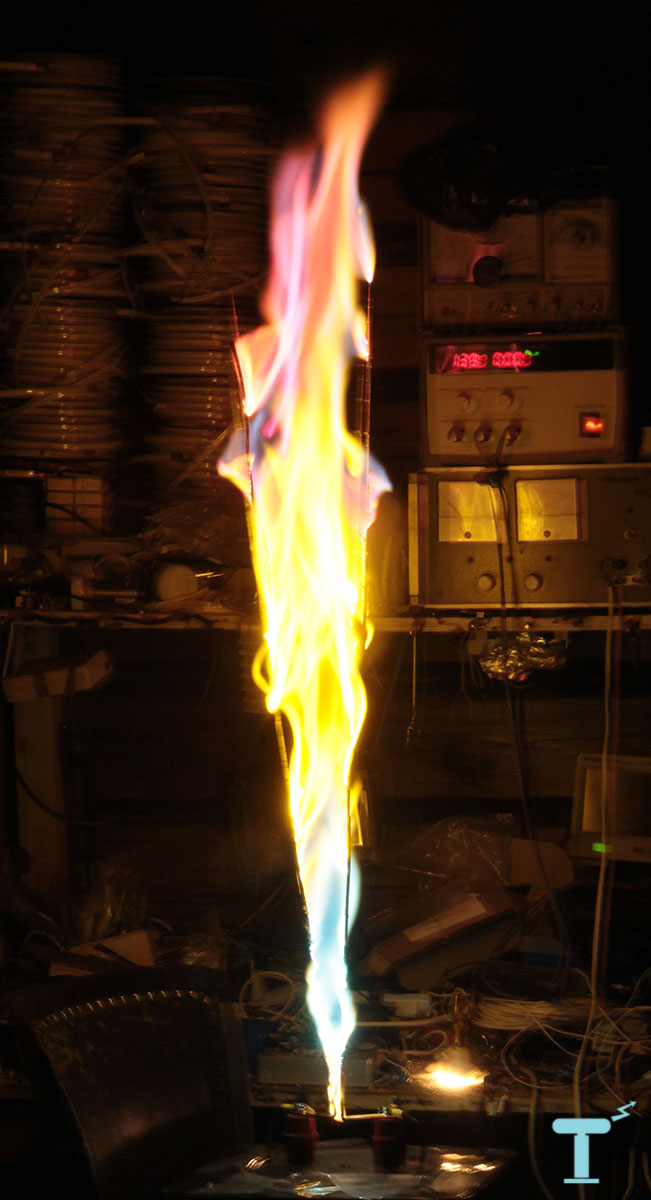

Если нанести на электроды соли металлов, окрашивающих плазму в различные цвета (например, соли натрия окрашивают в ярко-жёлтый, стронция и лития в красный, бора и бария — в зелёный), на этих участках дуга будет иметь соответствующий яркий цвет. Это можно с успехом использовать для демонстрации эффектов окраски плазмы ионами металла.
